Açıklama

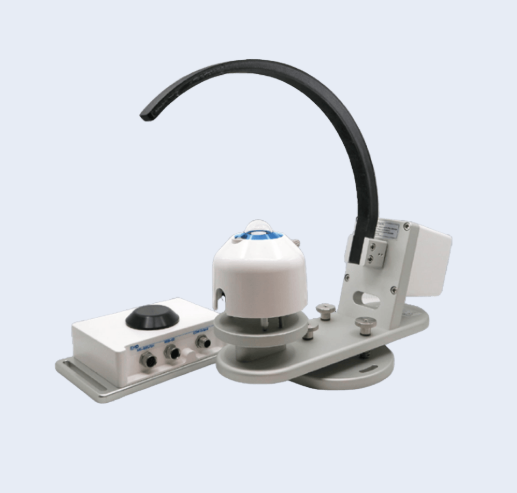

Hassas bir güneş izleme istasyonu olan MS-80SH Plus+ sistemi, entegre kubbe ısıtmasıyla donatılmış, üst düzey EKO MS-80SH ISO 9060:2018 A Sınıfı Spektral Olarak Düz ve Hızlı Tepkili Piranometreye sahiptir. Dönen Gölge Bandı (RSB) kurulumuyla birlikte, hassas Küresel, Dağınık ve Doğrudan ışınım verileri sağlar.
Bu sistem, güneş enerjisi santrallerinin ve fotovoltaik (PV) uygulamalarının artan çeşitliliğine uygun, maliyet etkin ve düşük bakım gerektiren bir çözüm sunmaktadır. RSB-02 Döner Gölge Bandı, RSB modunda çalışırken sabit MS-80SH piranometreyi periyodik olarak gölgeleyen ve gölgesini kaldıran motorlu bir döner banda sahiptir. Bu tasarım, tek bir sensörle üç ışınım bileşeninin tamamının ölçülmesine olanak tanır. Sistem, piranometrenin hızlı tepki süresinden ve spektral olarak düz termopil teknolojisinden yararlanarak, değişen gökyüzü ve spektral koşullar altında bile doğru ışınım verileri sağlar.
Ek olarak, ISO 9060 Sınıf A piranometre kullanımı , ISO 9847 standardına uygun kalibrasyon prosedürlerini etkinleştirerek kalibrasyonları basitleştirir ve belirsizlikleri ve ilgili maliyetleri azaltır. MS-80SH Plus+’ı ek bir piranometre ile birleştirmek, yerden yansıyan ışınım ve albedo gibi diğer ışınım parametrelerinin belirlenmesine olanak tanır. Çift taraflı PV sistemlerinin izlenmesi ve IEC 61724-1 Sınıf A izleme standardına uyulması gibi, dağınık ışınım ölçümlerinin daha yüksek doğruluk gerektirdiği uygulamalar için sistem ek bir çalışma modu sunar: İzleme Gölge Bandı (TSB) modu. TSB modunda, bant güneşi aktif olarak izleyerek sabit ve hassas dağınık ışınım ölçümleri sağlar. Kontrol ünitesi C-Box, güneşin konumunu doğru bir şekilde belirlemek ve RSB bandını buna göre ayarlamak için GPS içerir. Veri kaydediciler ve SCADA sistemleri gibi çeşitli cihazlara sorunsuz bağlantı sağlayan RS-485 Modbus RTU çıkışına sahiptir ve ışınım ve sensör teşhis verilerini iletir. Bu çözümü daha da tamamlamak amacıyla EKO, sensör iletişimi ve veri toplama için Obi adlı bir Windows yazılımı geliştirmiştir.
Güneş enerjisi santrallerinin ve fotovoltaik (PV) uygulamalarının artan çeşitliliğine pratik bir çözüm olan MS-80SH Plus+, kolayca kurulabilir. Bu çözüm, hem GHI hem de DHI ölçümlerinin yapılması, çift taraflı fotovoltaik modüllerin izlenmesinde standart en iyi uygulamaları karşılamak için bir kriter olduğundan, güncellenmiş IEC 61724-1 yönergelerine uyumluluk açısından önemli bir avantaj sağlayabilir.
Başlıca Özellikler:
- ISO 9060 A Sınıfı piranometre, spektral olarak düz, hızlı tepki süresi.
- GHI, DHI ve DNI ölçümlerini tek bir kompakt çözümde bir araya getiriyoruz.
- Ekonomik, güneş takip sistemine gerek yok.
- Hızlı ve doğru kurulum için dahili GPS.
- Herhangi bir veri toplama sistemiyle kolay Modbus entegrasyonu.
- Düşük Güç Tüketimi
*Patent numarası: E0126AOP0001 (Japonya: Patent No. 7160429; Avrupa: EP3324159A; ABD: US 11,821,786 B1; Çin: ZL 2022 8 0004577.2).
