Fotovoltaik sistemlerde yüzlerce veya binlerce volt seviyesine ulaşabilen DC gerilimler bulunabilir. Bu nedenle güneş panelleri, kablolar ve bağlantı elemanlarında meydana gelen izolasyon problemleri yalnızca performans kaybına değil, aynı zamanda ciddi elektriksel güvenlik risklerine de yol açabilir.

PV sistemlerinde gerçekleştirilen izolasyon direnci testi, iletken bölümler ile toprak veya koruyucu iletken arasındaki yalıtım seviyesini kontrol etmek amacıyla yapılır.

Sağlıklı bir sistemde izolasyon direncinin yeterince yüksek olması beklenir. Değerin düşmesi ise kablo, panel, konnektör veya başka bir bileşende kaçak olabileceğini gösterebilir.

PV Sistemlerde İzolasyon Direnci Nedir?

İzolasyon direnci, elektriksel olarak birbirinden ayrılması gereken iki bölüm arasındaki yalıtımın elektrik akımına karşı gösterdiği dirençtir.

Fotovoltaik sistemlerde bu ölçüm genellikle;

• DC pozitif iletken ile toprak,
• DC negatif iletken ile toprak,
• panel veya string devresi ile koruyucu iletken

arasında gerçekleştirilir.

İzolasyon direnci yüksek olduğunda istenmeyen kaçak akımların oluşma ihtimali düşüktür.

Düşük izolasyon direnci ise yalıtım sisteminde bozulma olduğunu gösterebilir.

Güneş Panellerinde İzolasyon Problemleri Neden Oluşur?

PV sistemler sürekli olarak dış ortam koşullarına maruz kaldığı için zaman içerisinde izolasyon problemleri meydana gelebilir.

En yaygın nedenlerden bazıları şunlardır:

• DC kablolarda ezilme veya kesilme
• Konnektör içerisine su veya nem girmesi
• UV ışınları nedeniyle kablo izolasyonunun yaşlanması
• Panel bağlantı kutusunda nem oluşması
• Kemirgen veya mekanik hasar
• Hatalı kablo montajı
• Konnektörlerin tam oturmaması
• Panel içerisindeki izolasyon problemleri
• Topraklama hataları
• Kabloların keskin yüzeylere temas etmesi

Özellikle büyük güneş enerjisi santrallerinde kilometrelerce DC kablo bulunduğu için küçük bir izolasyon problemi bile arızanın yerinin tespit edilmesini zorlaştırabilir.

Düşük İzolasyon Direnci Ne Anlama Gelir?

Bir PV stringinde ölçülen izolasyon direnci beklenen değerin önemli ölçüde altındaysa sistemde kaçak yolu oluşmuş olabilir.

Bu durumda elektrik akımı normal devre yolunun dışına çıkarak;

• panel çerçevesine,
• konstrüksiyona,
• toprak hattına,
• nemli yüzeylere

doğru akabilir.

İnverterler bu tür durumları algılayarak izolasyon hatası verebilir ve güvenlik amacıyla sistemi devre dışı bırakabilir.

Bu nedenle inverter ekranında görülen izolasyon hatalarının kaynağını belirlemek için detaylı ölçüm yapılması gerekir.

İzolasyon Direnci Testi Ne Zaman Yapılmalıdır?

PV sistemlerde izolasyon testi farklı aşamalarda gerçekleştirilebilir.

Devreye Alma Öncesinde

Yeni kurulan bir güneş enerjisi sisteminin enerjilendirilmesinden önce DC devrelerin izolasyon seviyesi kontrol edilmelidir.

Bu test montaj sırasında oluşabilecek;

• kablo hasarlarını,
• yanlış bağlantıları,
• izolasyon problemlerini

erken aşamada belirlemeye yardımcı olur.

Periyodik Bakımlarda

Sistem uzun süre çalıştıktan sonra çevresel koşullar nedeniyle izolasyon seviyesi değişebilir.

Periyodik testler sayesinde başlangıç değerleri ile mevcut değerler karşılaştırılabilir.

İnverter İzolasyon Hatası Verdiğinde

İnverter izolasyon veya ground fault uyarısı verdiğinde problemli string veya kablo grubunun belirlenmesi için izolasyon testi yapılabilir.

Bakım veya Onarım Sonrasında

Kablo, konnektör veya panel değişimi yapıldıktan sonra sistem tekrar devreye alınmadan önce izolasyon seviyesi kontrol edilmelidir.

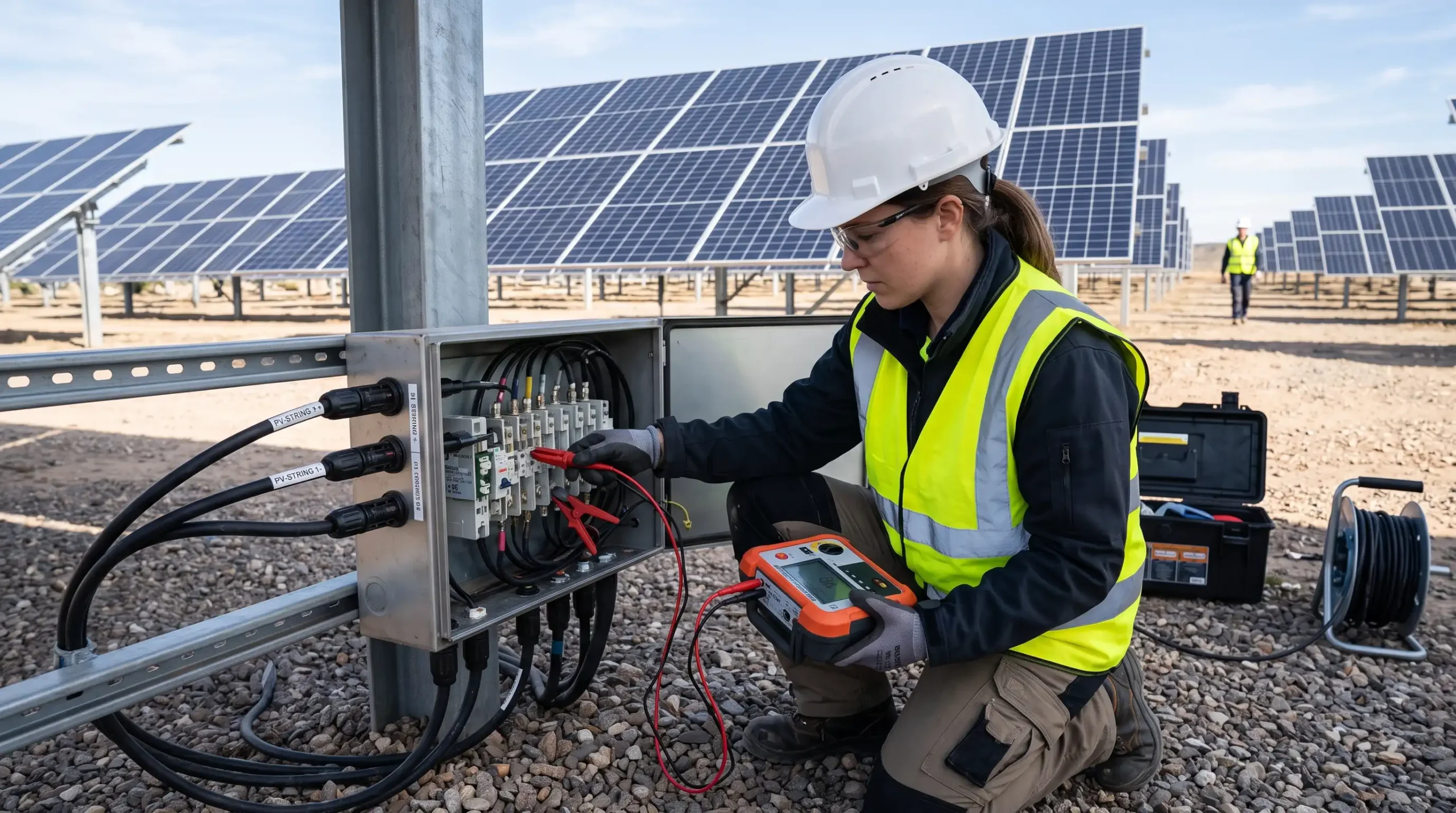

İzolasyon Testi Nasıl Yapılır?

İzolasyon direnci ölçümü sırasında sisteme belirli bir DC test gerilimi uygulanır ve oluşan çok düşük kaçak akım üzerinden izolasyon direnci hesaplanır.

Ölçüm sonucu genellikle;

MΩ (megaohm)

veya daha yüksek direnç değerleriyle ifade edilir.

Test gerilimi ve kabul kriterleri sistem gerilimine, ekipmana ve uygulanacak standarda göre değişebilir.

Bu nedenle ölçüm yapılırken cihaz üreticisinin, sistem tasarımının ve geçerli standartların gerektirdiği prosedürler uygulanmalıdır.

PV Sistemlerde Ölçüm Yaparken Nelere Dikkat Edilmelidir?

Fotovoltaik paneller güneş aldığı sürece elektrik üretmeye devam eder.

Bu durum klasik elektrik tesisatlarından farklı olarak DC tarafta sürekli gerilim bulunabileceği anlamına gelir.

Bu nedenle ölçüm öncesinde;

• uygun kişisel koruyucu ekipman kullanılmalı,
• cihazın PV sistem gerilim seviyesine uygunluğu kontrol edilmeli,
• inverter üreticisinin test prosedürü incelenmeli,
• hassas elektronik ekipmanların test geriliminden etkilenmeyeceğinden emin olunmalı,
• bağlantıların doğru şekilde izole edildiği kontrol edilmelidir.

Özellikle yüksek gerilimli PV stringlerinde ölçümlerin yetkin kişiler tarafından yapılması önemlidir.

Nem İzolasyon Direncini Etkiler mi?

Evet.

Nem ve su, PV sistemlerde izolasyon problemlerinin en yaygın nedenleri arasındadır.

Örneğin konnektör veya junction box içerisine su girmesi durumunda kuru havada normal görünen bir string yağışlı havalarda izolasyon hatası oluşturabilir.

Bu nedenle yalnızca tek bir ölçüm sonucuna bakmak yerine ölçümün;

• hava koşulları,
• sıcaklık,
• nem,
• önceki test sonuçları

ile birlikte değerlendirilmesi daha doğru sonuç verir.

String Bazında İzolasyon Testinin Avantajı

Büyük sistemlerde arızayı bulmak için tüm santral yerine string bazında kontrol yapılabilir.

Örneğin invertere bağlı on adet string bulunduğunu düşünelim.

İzolasyon problemi tespit edildiğinde stringler ayrı ayrı ölçülerek düşük izolasyon değerine sahip devre belirlenebilir.

Sonrasında problemli string içerisindeki;

• paneller,
• kablolar,
• konnektörler,
• junction box bağlantıları

daha ayrıntılı şekilde kontrol edilir.

Bu yöntem arızanın bulunma süresini önemli ölçüde azaltabilir.

İzolasyon Problemi Üretimi Etkiler mi?

İzolasyon direncindeki düşüş her zaman doğrudan panel gücünde azalma oluşturmayabilir.

Ancak inverter güvenlik nedeniyle sistemi veya ilgili MPPT girişini devre dışı bırakırsa ciddi üretim kayıpları meydana gelebilir.

Aralıklı izolasyon problemleri ise özellikle yağmurlu veya nemli günlerde ortaya çıkarak sistemin zaman zaman devreden çıkmasına neden olabilir.

Bu nedenle sürekli tekrarlayan inverter izolasyon hatalarının göz ardı edilmemesi gerekir.

İzolasyon Testi ile Süreklilik Testi Aynı Şey midir?

Hayır.

İzolasyon direnci testi ile süreklilik testi farklı amaçlarla yapılır.

Süreklilik testi, iki nokta arasında düşük dirençli ve sağlam bir elektriksel bağlantı bulunup bulunmadığını kontrol eder.

İzolasyon testi ise birbirinden elektriksel olarak ayrılması gereken noktalar arasında yüksek direnç bulunup bulunmadığını ölçer.

PV sistemlerin güvenlik kontrollerinde her iki test de farklı amaçlarla kullanılabilir.

İzolasyon Testi Tek Başına Yeterli midir?

İzolasyon direnci ölçümü önemli bir güvenlik testi olsa da PV sistemin genel durumunu değerlendirmek için diğer testlerle birlikte kullanılması daha etkilidir.

Bakım ve devreye alma çalışmalarında;

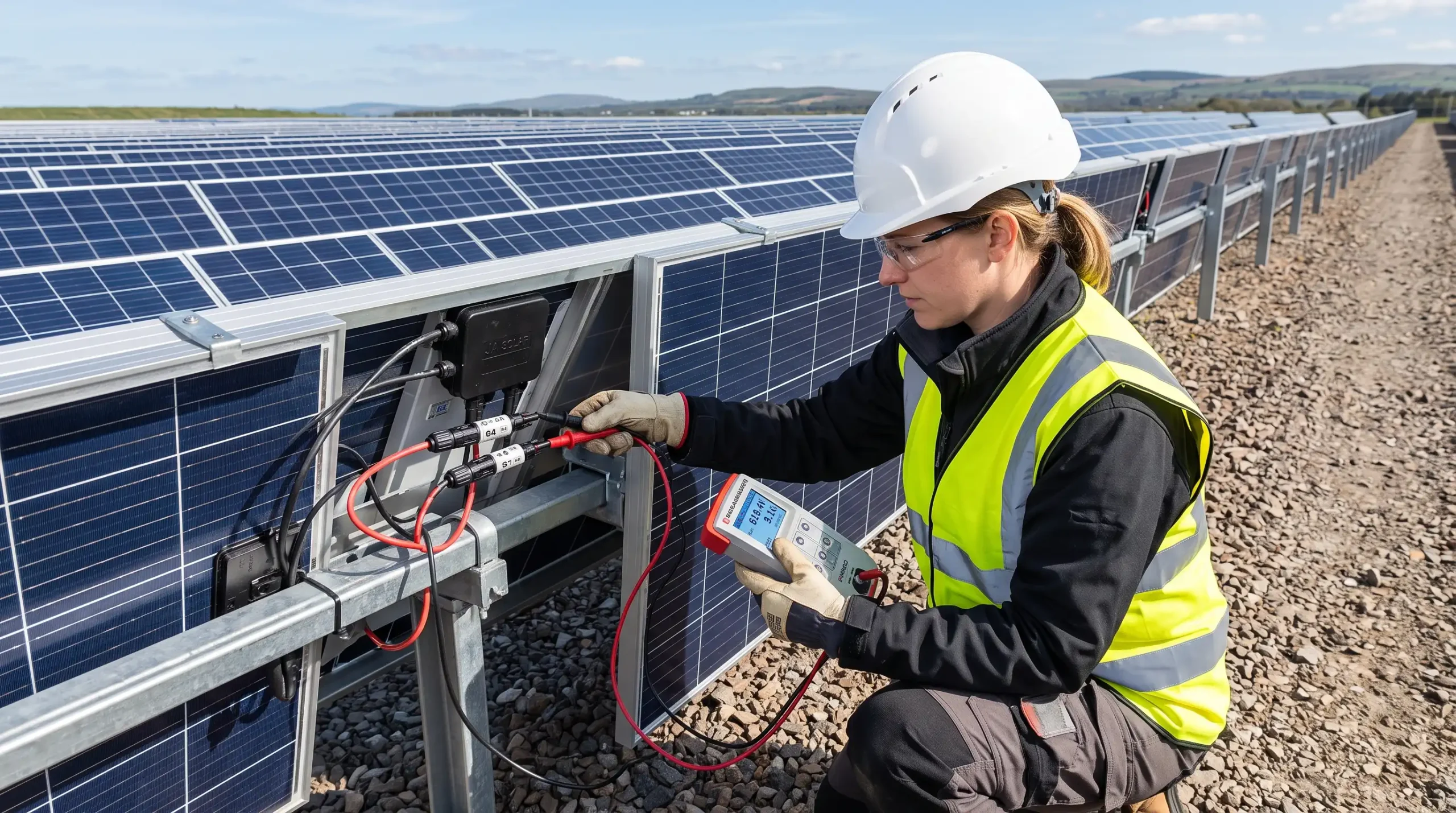

• Voc ölçümü,
• Isc ölçümü,
• polarite kontrolü,
• koruyucu iletken sürekliliği,

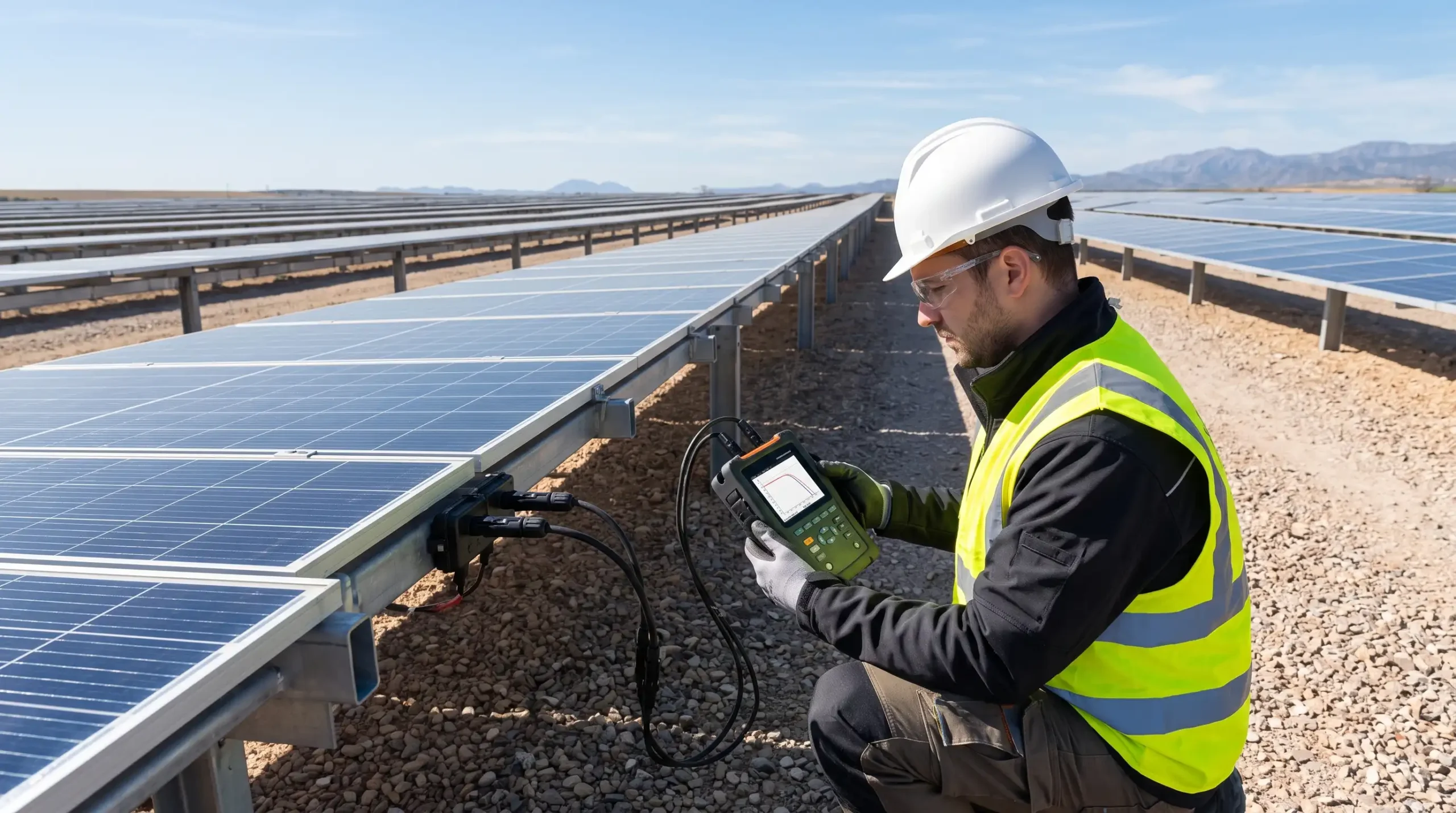

• I-V eğrisi analizi,
• termal kamera kontrolü,
• güneş ışınımı ölçümü

gibi testler de uygulanabilir.

Farklı ölçümlerin birlikte değerlendirilmesi sistemdeki elektriksel ve performans kaynaklı problemlerin daha doğru belirlenmesini sağlar.

Sonuç

Güneş enerjisi sistemlerinde izolasyon direnci testi, sistem güvenliği açısından ihmal edilmemesi gereken kontrollerden biridir.

Kablo izolasyonunun bozulması, nem, konnektör problemleri veya panel içerisindeki elektriksel kaçaklar zaman içerisinde izolasyon direncinin düşmesine neden olabilir.

Düzenli izolasyon ölçümleri sayesinde bu tür problemler erken aşamada tespit edilebilir, inverter kaynaklı duruş süreleri azaltılabilir ve PV sistemin daha güvenli çalışması sağlanabilir.
